Inklinometr mechaniczny do pomiaru kąta nachylenia

  • Dodaj recenzję:
  • Producent: BASELINE
  • Dostępność: Jest
  • szt.
  • 529,00 zł

Inklinometr mechaniczny do pomiaru kąta nachylenia, już dostępny zapraszamy.

INKLINOMETR MECHANICZNY 12-1056 / Goniometr Kliniczny


Wymiary: 11 x 11,5 x 3cm

Zasada działania:
Aby skutecznie korzystać z przyrządu należy zrozumieć jego działanie. Swoją budową inklinometr przypomina busolę magnetyczną, której igła zawsze pokazuje północ a okrągła tarcza obraca się i wyrównuje z igłą. Obrócenie busoli w stronę oddalonych obiektów powoduje wychylenie się igły o pewien kąt. W przeciwieństwie do busoli, odniesieniem dla inklinometru nie jest północ magnetyczna ale grawitacyjna. Dlatego też urządzenie należy używać w pozycji pionowej podczas gdy z busoli korzysta się w pozycji poziomej. Igłę magnetyczną zastępuje tu półkolisty słupek kolorowej cieczy, ktorego końce zawsze znajdują się względem siebie na tym samym poziomie. Tarczę obraca się w taki sposób, aby strzałka wskazywała menisk na słupie cieczy. Pomiarów kątów odchylenia dokonuje się odczytując liczby na tarczy, w miejscu, gdzie przecina ją słupek cieczy. Tak się dzieje niezależnie od kształtu obiektu, czy umiejscowienia inklinometru.


Ogólne instrukcje


Zwykle największą dokładność zapewnia stosowanie się do poniższych zasad:

  • trzymać urządzenie w taki sposób, aby tarcza znajdowała się w pozycji pionowej,
  • odczytywać tarczę od środka menisku z lewej strony kolumny z cieczą,
  • przed odczytaniem wskazań urządzenia odczekać, aż ciecz się ustabilizuje,
  • upewnić się czy inklinometr nie przemieszcza się względem badanej kończyny.

Aby wyzerować urządzenie

  • trzymając kończynę w naturalnej pozycji, umieścić inklinometr w punkcie dokonywania pomiaru
  • obrócić tarczę tak, by strzałka wskazywała środek menisku cieczy
  • tak skalibrowany inklinometr jest gotowy do pomiaru zakresu ruchu wybranej kończyny.


Aby ustalić bezwzględny pion / poziom

  • postawić inklinometr pionowo na płaskiej poziomej powierzchni, lub ułożyć go na boku,
  • obracać tarczą do momentu, aż strzałka wskaże środek menisku cieczy,
  • tak skalibrowany inklinometr wskaże faktyczny kąt nachylenia od pionu lub poziomu

Sposób odczytywania mierzonego zakresu ruchu

  • trzymając kończynę w wymaganej pozycji, odczytać kąt wyznaczony przez menisk cieczy,
  • przy zginaniu kończyny w lewo, odczytywać skalę zewnętrzną,
  • przy zginaniu kończyny w prawo odczytywać skalę wewnętrzną.

 Inklinometr sprowadzany na specjalne zamówienie klienta, aby ustalić dokładnyu czas dostawy proszę o kontakt z obsługą sklepu.

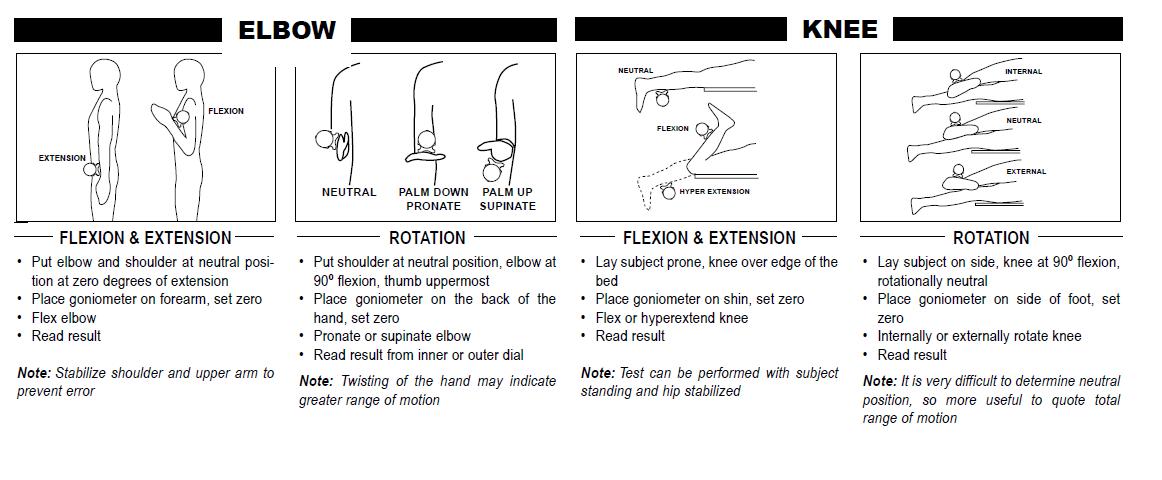

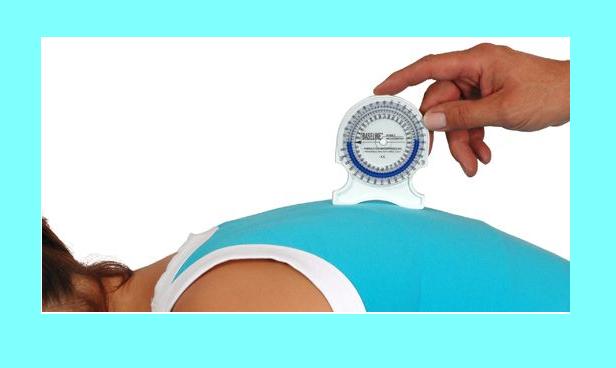

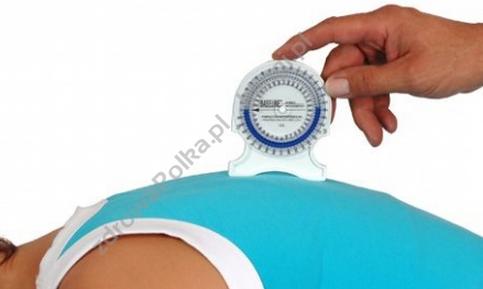

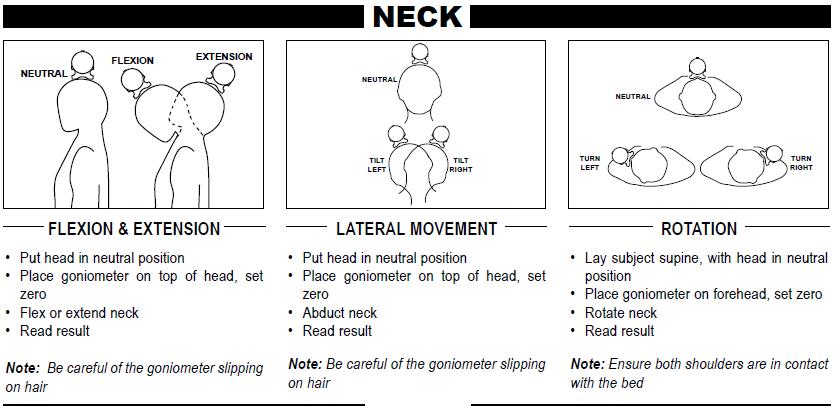

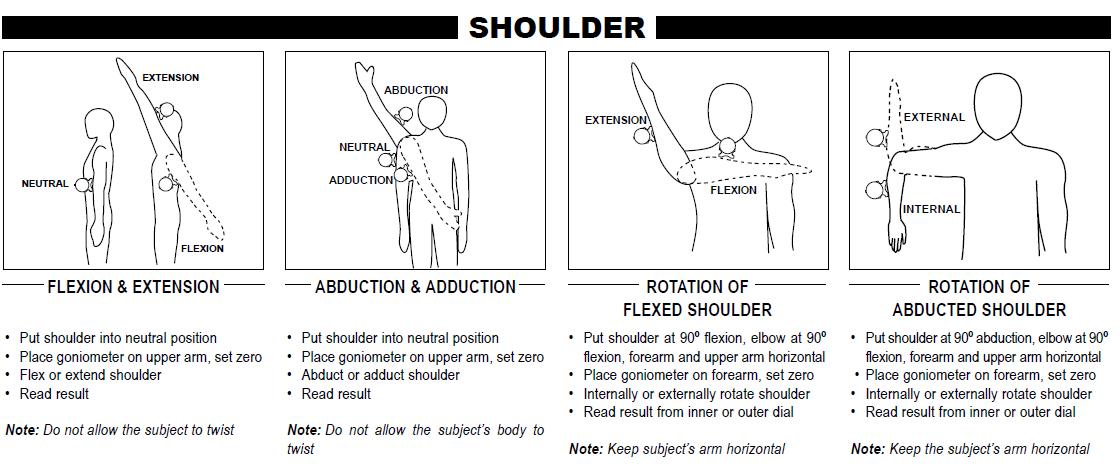

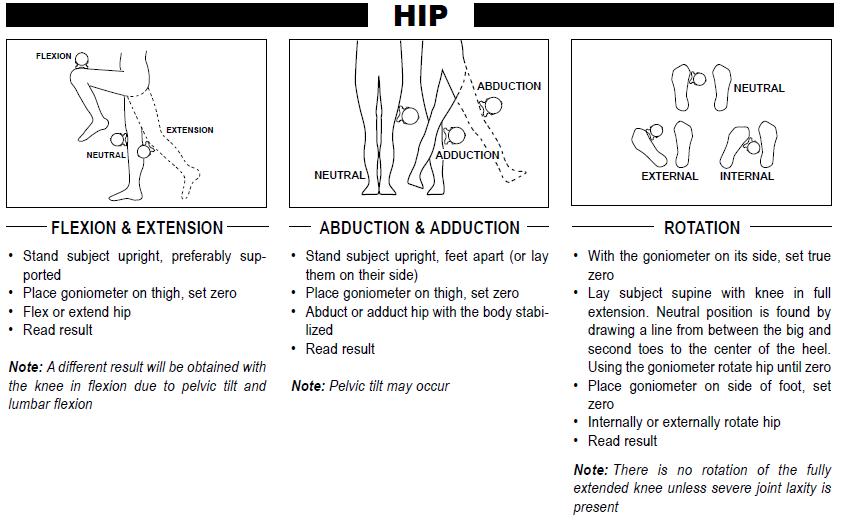

Przykładowe użycie:
